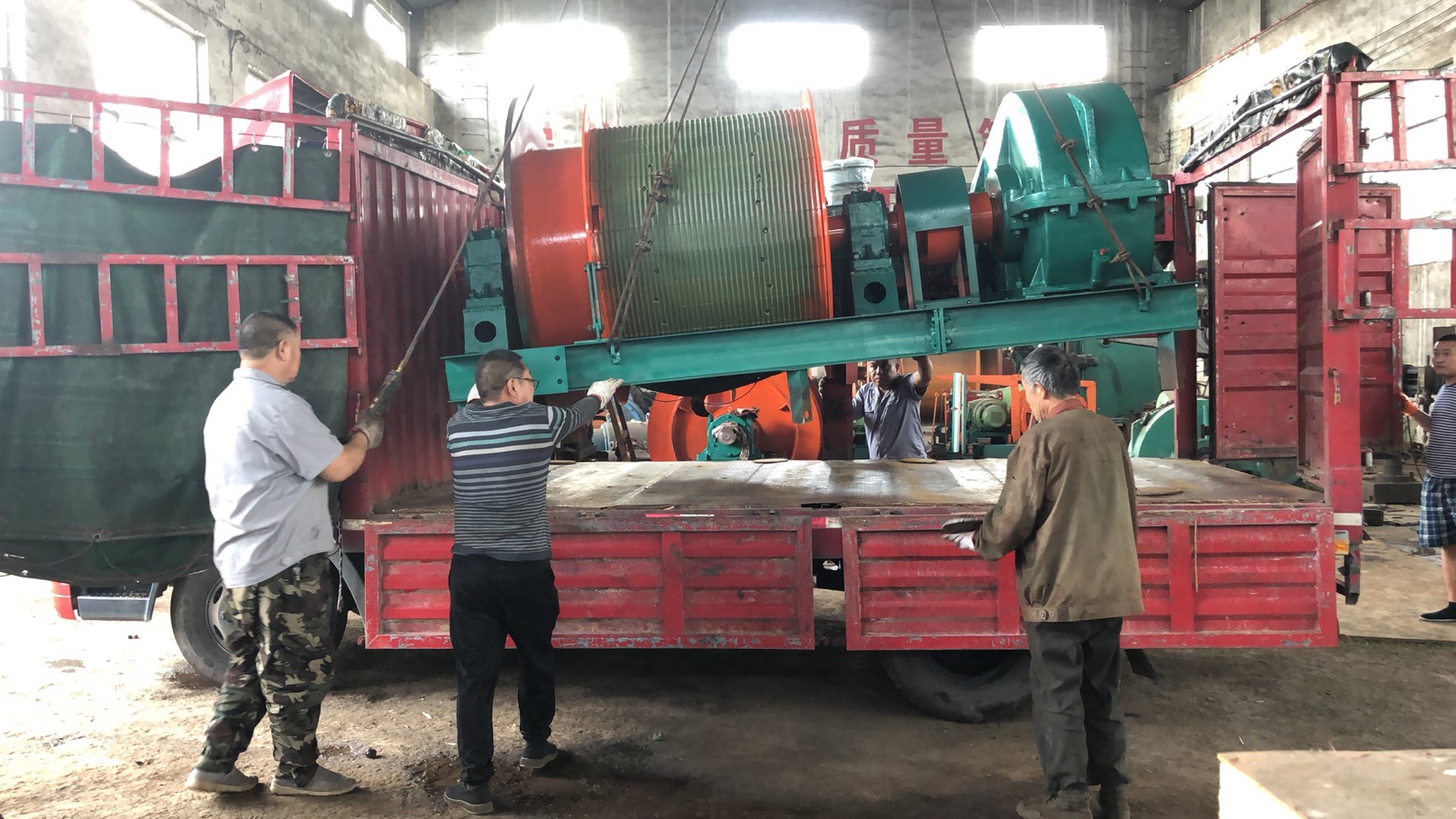

1、主軸裝置
卷筒有剖分式(便于下井)和整體式兩種型式。采用16Mn焊接結構,采用二氧化碳制動焊接。卷筒焊接后進行整體退火處理以內應力。主軸材質為45號鋼鍛件、正火處理,并進行嚴格理化實驗和探傷檢查。提升機主軸軸承座用螺栓分別固定在兩個軸承梁上,軸承選用雙列向心球面滾子軸承,其產品質量穩定,具有結構簡單,安裝、維護方便,傳動效率高等特點。主軸裝置的卷筒配有定車裝置,可在維護制動器時使用。
2、盤形制動器
制動器為油缸后置式的盤形制動器,制動力由盤形彈簧提供、液壓控制。其結構緊湊,動作靈敏。制動器的制動力矩三倍靜力矩設計。
3、行星齒輪減速器
兩級行星傳動。該種減速器為硬齒面?zhèn)鲃?,具有結構緊湊,傳動能力大,運行平穩,噪音小,壽命長等特點,并配有潤滑站強力潤滑。減速器的行星輪、太陽輪材質為20CrMnTi,經滲碳淬火處理和磨齒加工。高、低速軸均經過磨床加工及探傷檢查,經淬火調質處理。輸出轉架為數控鏜床鏜孔,提高產件精度。減速機為坦克齒輪用鋼。
4、液壓站
采用可調電氣延時二級制動液壓站,采用比例閥調節壓力,配置兩套電動機、泵及調壓裝置,一套運行,一套備用,以保證提升機運行。液壓元件均采用集成方式布置在油箱面板上面,便于檢修維護。
5、潤滑站
潤滑站供給行星齒輪減速器潤滑油以保證行星減速器的正常運轉。供油量為63升/分,可保證齒面充分潤滑。潤滑站設有冷卻器并配置兩套電動機和齒輪泵,一套運行,一套備用。
6、深度指示器
為牌坊式深度指示器,具有指示提升容器在井筒中的位置,發送減速和過卷信號。
